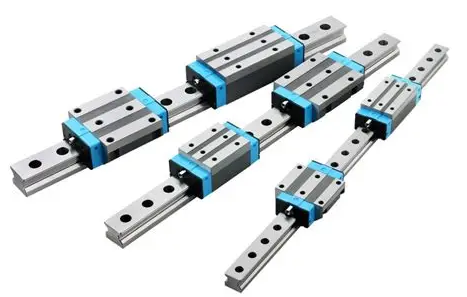

THK直线导轨HSR大揭秘

在机械制造领域，直线导轨作为关键部件，对设备的精度、稳定性和效率起着举足轻重的作用。THK作为行业的佼佼者，其HSR直线导轨凭借卓越的性能和广泛的应用，备受关注。本文将深入剖析THK直线导轨HSR系列，揭开其神秘面纱。

一、HSR系列特性

1. 高负载与高精度：HSR直线导轨用于直线往复运动场合，拥有比直线轴承更高的额定负载，同时可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。其独特的4列滚动面设计，各钢球列按45°接触角配置，使滑块在径向、反径向和侧向四个方向上均能承受相同的额定负荷，无论何种安装姿势都能稳定运行，保证了设备在复杂工况下的高精度作业。

2. 低摩擦与高速度：通过精密研磨加工的滚动面，配合钢球的循环运动，HSR直线导轨维持较低的摩擦系数，这不仅降低了能量损耗，还能实现高速运动，提高设备的工作效率，适用于如高速机床、自动化生产线等对速度要求较高的设备。

3. 高刚性与稳定性：HSR直线导轨对滑块进行了高刚性设计，加之能施加均等的预压，加强了四个方向的刚性，使其在承受重载和高速运动时，能够保持稳定，不发生变形，确保设备的正常运行和加工精度，常用于大型机械设备和重载工况。

二、型号分类及应用

HSR系列包含多种型号，如HSR15、HSR20、HSR25、HSR30、HSR45、HSR55、HSR65、HSR85等，不同型号在尺寸、负载能力等方面存在差异，以满足不同设备的需求。

1. 小型设备：像HSR15、HSR20等较小尺寸的型号，适用于负载较小、精度要求较高的轻型机械装置，如小型数控机床、电子设备制造设备等。其紧凑的尺寸能够满足设备对空间的严格要求，同时高精度的特性有助于提高设备的加工精度。

2. 中型设备：HSR25、HSR30等型号可承受中等负载，常用于普通机床、工业机器人等设备的直线运动部件。其合理的结构设计和材料选择，使得在中等负载条件下能够保持稳定的运行性能，有效延长设备的使用寿命。

3. 大型设备：HSR45、HSR55、HSR65、HSR85等尺寸较大、负载能力较强的型号，适用于大型加工设备、重型机械、大型冲压机、注塑机、超大型机械装备、大型龙门铣床等对直线导轨滑块承载能力要求较高的场合。在这些大型设备中，HSR系列滑块能够承受巨大的切削力、冲击力和负载，确保设备工作台的精确直线运动，保证设备的稳定性和可靠性。

HSR系列广泛应用于木工机械、数控加工中心、磨床、印刷包装设备、半导体制造设备、精密测量仪器等众多领域。在数控加工中心中，HSR直线导轨保证刀具的精确运动，提高加工精度和表面质量；在印刷包装设备中，确保印刷头、包装机械臂等部件的平稳运动，提高印刷和包装的精度和速度。

三、特殊环境型号

THK在HSR型产品规格系列的基础上，开发了各类适合在特殊环境下使用的“特殊环境LM导轨” 。

1. HSR - M1型：高温环境用LM导轨，最高工作温度为150°C，满足在高温环境下设备对直线导轨的需求，如某些热处理设备、高温实验设备等。

2. HSR - M2型：通过使用高耐腐蚀性不锈钢材质，表现出优异的耐腐蚀性，适用于腐蚀性环境，如化工设备、食品加工设备（需接触腐蚀性清洁剂等）等可能存在腐蚀风险的场所。

3. HSR - M3型：不易受磁场影响的低透磁率LM导轨。通过在LM轨道和LM滑块中使用低磁导率材料，该产品可以在磁场环境中保持产品性能，即使在MRI设备和各种测试设备等存在强磁场的环境中，也不受磁场的影响，能够保持顺畅的运动。

四、选型要点

1. 负载大小和方向：根据设备工作时滑块所承受的负载大小和方向，选择合适型号的HSR直线导轨，确保其额定负载能够满足需求，并且在各个方向上都能稳定承载。

2. 精度要求：HSR直线导轨精度等级划分为普通级（无标记）、（H）、精密级（P）、超精密级（SP）以及超超精密级（UP）。根据设备对运动精度的要求，选择相应精度等级的导轨，如精密测量仪器、半导体制造设备等通常需要高精度等级的导轨。

3. 速度要求：考虑设备运行的速度，HSR系列虽然能适应较高速度，但不同型号在速度性能上也有一定差异，对于高速运行的设备，需选择更适合高速的型号。

4. 安装空间：结合设备的安装空间，选择尺寸合适的导轨型号，确保导轨能够顺利安装在设备中，同时不影响其他部件的正常运行。

5. 环境因素：如果设备工作环境存在高温、腐蚀、磁场等特殊情况，应优先选择对应的特殊环境型号，如HSR - M1、HSR - M2、HSR - M3型等。
