CP-气压常开型钳制器
Numbering：
钳制器是与直线导轨副配套使用的高性能功能部件
Category:
导轨钳制器
Product Message
Description

产品特点：

— 通过楔形块扩力原理，利用气压实现钳制

— 结构小巧，保持力强大

— 钳制器设计新颖，避免钳紧时产生刚性冲击

— 安装方便，与工作台直接连接，无需更改工作台尺寸

— 精密定位，适用于运动轴的气动夹紧



常闭型作业介绍：

1.在加工过程中夹紧。

2.防止振动所产生的微动

3.极高的夹紧力

4.夹紧可增加轴向进给的刚性

5.提高加工精度

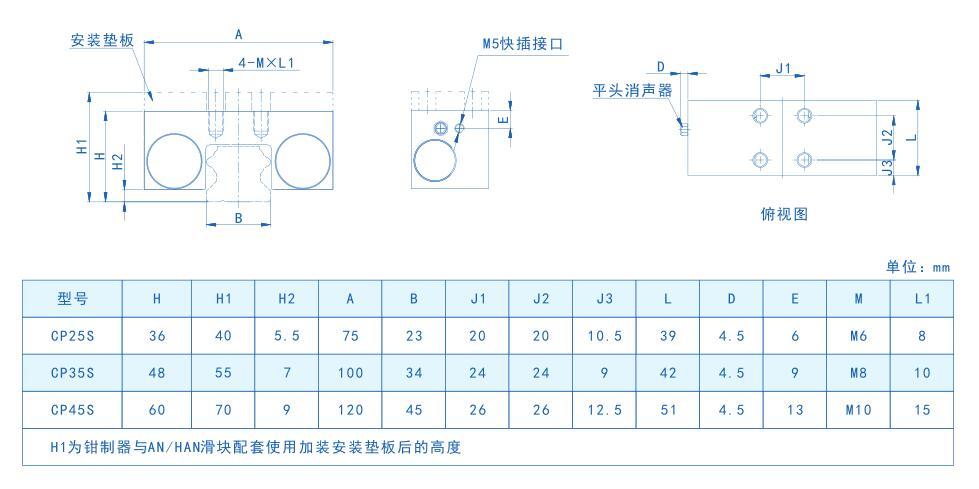

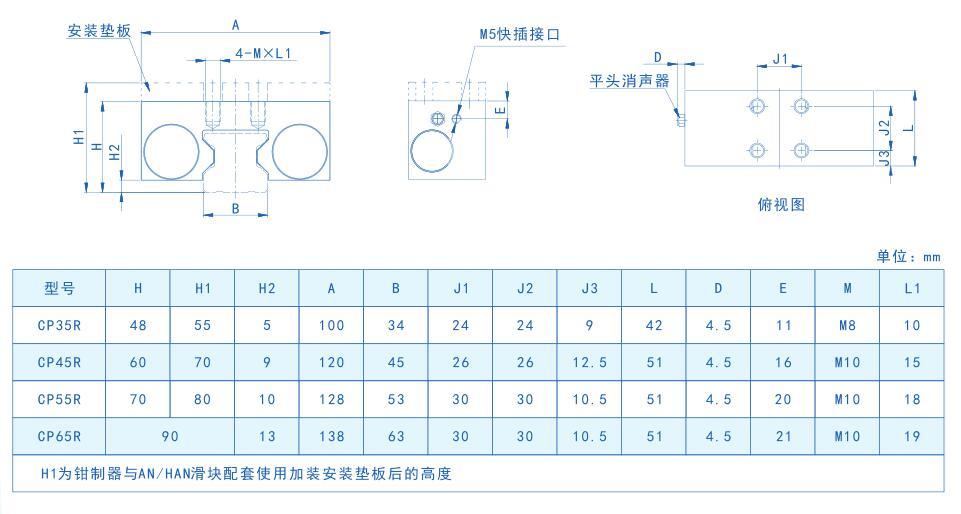

参数表：

canshucanshu

广东凯特精密机械有限公司（简称“HTPM”）是专业化生产精密直线导轨副的国家高新技术企业。凯特精机通过了IS09001:2008国际质量体系认证和OHSAS18000国际职业健康安全管理体系认证；主持制定了3份滚动直线导轨副行业技术标准，参与制定了6份滚动直线导轨副行业技术标准，现拥有专利20多项，其中发明专利10项。注册商标为“HTPM”品牌的精密滚动直线导轨副系列产品获得众多荣誉。
